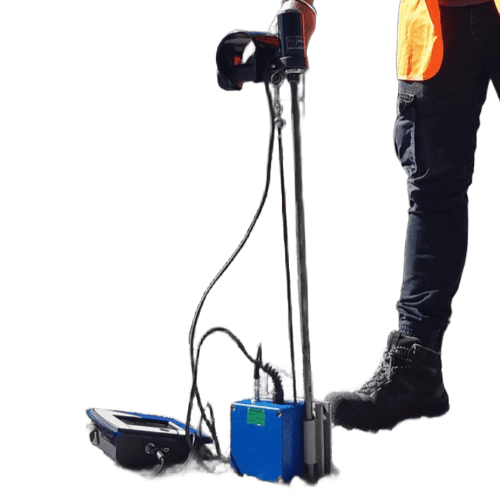

Pénétromètre dynamique NF P 94-105 – léger à énergie variable

Description

🔍 Pénétromètre dynamique NF P 94-105 — Appareil de contrôle de compactage et caractérisation des sols (énergie variable, acquisition numérique)

Le pénétromètre dynamique NF P 94-105 est un appareil de contrôle de compactage et de caractérisation des sols, conforme à la norme française NF P 94-105. En effet, il mesure la résistance dynamique des sols en place par battage d’une pointe conique, avec acquisition automatique des données d’enfoncement et d’énergie à chaque impact. Ainsi, il permet de déterminer l’indice de résistance dynamique (qd), de détecter les anomalies de compactage et de vérifier la qualité des remblais et couches de forme.

Ce modèle à énergie variable intègre un terminal de dialogue avec écran couleur tactile et GPS, permettant une lecture instantanée des pénétrogrammes sur chantier. De plus, le système mesure l’énergie de battage et l’enfoncement à chaque coup, avec calcul automatique de la résistance du sol. Par conséquent, l’opérateur adapte l’effort de battage à la dureté du sol et obtient des résultats fiables, même sur des matériaux hétérogènes.

L’appareil est livré complet dans une valise étanche avec l’ensemble des accessoires : marteau antirebond, tiges, pointes fixes et perdues, outils de maintenance, et licences logicielles WEBSPRINT©. En outre, l’application web permet le traitement des données, la génération automatique de PV et rapports, et le suivi des chantiers. Ainsi, il constitue une solution complète pour les laboratoires, bureaux d’études et entreprises de TP.

✅ Points forts et avantages

• Conformité NF P 94-105 : méthode normalisée pour le contrôle de compactage et la caractérisation des sols.
• Énergie variable : adaptation de l’effort de battage à la dureté du sol par l’opérateur.
• Acquisition automatique : mesure de l’énergie et de l’enfoncement à chaque impact, calcul instantané de qd.
• Terminal tactile GPS : écran couleur, géolocalisation des essais, lecture immédiate des pénétrogrammes.
• Logiciel WEBSPRINT© inclus : traitement des données, génération automatique de PV et rapports.
• Transportable par 1 opérateur : valise étanche complète, poids maîtrisé (~18,5 kg).
• Polyvalence des pointes : pointes fixes 2 cm² et pointes perdues 4 cm² pour différents types de sols.
• Détection d’anomalies : droites de référence et calcul d’anomalies de compactage directement sur chantier.
• Multilingue : interface disponible en plusieurs langues.
• Suivi annuel : licences logicielles avec abonnement (1ère année incluse, puis 390 € HT/an/licence).

📊 Caractéristiques techniques

Désignation	Spécification
Produit	Pénétromètre dynamique léger NF P 94-105 à énergie variable
Norme	NF P 94-105
Type	Pénétromètre dynamique léger (PDL)
Énergie de battage	Variable (adaptée par l’opérateur selon dureté du sol)
Acquisition des données	Automatique : énergie et enfoncement à chaque impact
Terminal	Écran couleur tactile avec GPS intégré
Logiciel	WEBSPRINT© (application web, 2 licences incluses 1ère année)
Pointes fixes	6 pointes de 2 cm²
Pointes perdues	10 pointes de 4 cm²
Tiges	10 tiges de 50 cm
Accessoires inclus	Marteau antirebond, tête de battage, boîtier capteur, cylindre d’extraction, clés, lunettes de protection, chargeur, câble de téléchargement
Valise	Étanche, dimensions L 55 × l 41 × H 21 cm
Poids complet	18,5 kg (valise + équipement)
Opérateurs requis	1 seul opérateur pour transport et mise en œuvre
Applications	Contrôle de compactage, caractérisation des sols, remblais, couches de forme, fondations
Abonnement logiciel	390 € HT/an/licence après 1ère année (tacite reconduction, dénonciation 3 mois avant échéance)

🎯 Domaines d’application

Ce pénétromètre est utilisé pour le contrôle de compactage des remblais, couches de forme, assises de chaussées et plates-formes. En effet, la norme NF P 94-105 définit les modalités d’essai pour évaluer la qualité du compactage in situ. Ainsi, il permet de vérifier la conformité des travaux par rapport aux spécifications du projet.

Il sert également à la caractérisation géotechnique des sols en place, à la détection de zones hétérogènes, de vides ou de défauts de compactage. De plus, les pénétrogrammes instantanés et le calcul d’anomalies facilitent l’interprétation directe sur chantier. Par conséquent, les décisions de reprise de compactage ou de traitement des sols sont prises rapidement.

L’appareil convient aux laboratoires de contrôle, bureaux d’études géotechniques, entreprises de TP, collectivités et maîtres d’ouvrage. En outre, le logiciel WEBSPRINT© permet l’archivage, l’analyse et la génération de rapports professionnels. Ainsi, il optimise la traçabilité et la communication des résultats aux parties prenantes.

📋 Contenu du coffret

• 1 valise de transport étanche (L 55 × l 41 × H 21 cm)
• 1 terminal de dialogue avec GPS et écran couleur tactile
• 1 boîtier capteur d’enfoncement
• 1 tête de battage
• 1 chargeur de batteries
• 1 câble de téléchargement des données
• 1 marteau antirebonds de battage
• 10 tiges de 50 cm
• 6 pointes fixes de 2 cm²
• 10 pointes perdues de 4 cm²
• 2 portes pointes
• 1 cylindre d’extraction de tiges
• 2 clés de 10
• 1 paire de lunettes de protection
• 2 licences WEBSPRINT© module pénétromètre (abonnement 1ère année inclus)
