Ancre à pied 2T5 – 65mm 100 par sac

Description

🔩 Ancre à pied 2T5 – 65 mm, 100 pièces par sac – levage de béton préfabriqué

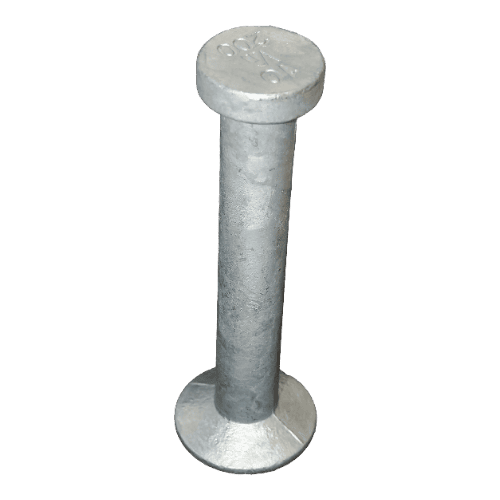

L’ancre à pied 2T5 – 65 mm est un accessoire de levage spécifiquement conçu pour la manutention des éléments en béton préfabriqué. Elle se met en place dans une réservation hémisphérique et travaille en traction dans le béton, en s’appuyant sur un pied d’ancrage optimisé. Avec une capacité nominale de 2,5 tonnes (2T5) et une longueur de 65 mm, cette ancre est idéale pour le levage, le retournement et la mise en place d’éléments de petite et moyenne taille, à condition de respecter les résistances du béton et les coefficients de sécurité réglementaires. Conditionnée en sac de 100 pièces, elle s’adresse aux centrales de préfabrication, artisans et entreprises de gros œuvre manipulant régulièrement des pièces préfabriquées.

⚙️ Atouts et avantages principaux

• Capacité nominale 2T5 adaptée au levage d’éléments préfabriqués courants (poutres, prédalles, petites voiles, longrines…).
• Longueur 65 mm pour une implantation compacte, compatible avec de nombreuses géométries de pièces.
• Charge admissible tabulée en fonction de la résistance du béton de 10 à 40 MPa, pour un dimensionnement sécurisé.
• Facteurs de sécurité intégrés : 3 vis‑à‑vis de la rupture acier, 2,5 minimum vis‑à‑vis de l’arrachement du béton.
• Marquage de la charge maximale d’utilisation gravé sur la tête de l’ancre, pour une identification rapide sur chantier.
• Installation simplifiée dans des réservations hémisphériques standard, avec ancre légèrement en retrait du parement fini.
• Livrée en sacs de 100 pièces, optimisant la logistique pour les ateliers de préfabrication.

📏 Caractéristiques techniques

Caractéristique	Valeur
Type d’ancre	Ancre à pied 2T5
Capacité nominale	2,5 t (2T5)
Longueur (L)	65 mm
Conditionnement	100 pièces par sac (brut)
Utilisation	Levage d’éléments en béton préfabriqué via réservation hémisphérique
Coefficient de sécurité acier	3 (par rapport à la rupture de l’acier)
Coefficient d’épreuve statique	1,5 sans déformation permanente
Coefficient de sécurité béton	≥ 2,5 vis‑à‑vis de l’arrachement du béton
Réutilisation	Ancre utilisée > 10 fois : charge limitée à 0,6 × charge maximale d’utilisation
Marquage	Charge maximale d’utilisation gravée sur la tête

📊 Charges admissibles en fonction de la résistance du béton

Charges indicatives par ancre 2T5 – L = 65 mm, en fonction de la résistance caractéristique du béton (fck en MPa) :

Résistance béton (MPa)	10	12	14	16	18	20	25	30	35	40
Charge admissible (t)	0,78	0,89	0,98	1,07	1,16	1,25	1,45	1,64	1,81	1,98

Ces valeurs supposent le respect des hypothèses de dimensionnement (angle d’élingage, nombre de points de levage, adhérence au moule, efforts dynamiques, etc.).

🛠️ Recommandations de mise en œuvre et de sécurité

• Implanter les ancres en fonction du centre de gravité de la pièce et du schéma de levage prévu (nombre de points, angles d’élingage).
• Ne jamais souder les ancres ni agrandir l’empreinte de la réservation ; utiliser exclusivement des réservations hémisphériques adaptées.
• Veiller à ce que l’ancre soit légèrement en retrait par rapport à la surface du béton, retrait généré par la réservation.
• Tenir compte du poids réel de la pièce (béton + inserts + coffrage éventuellement levé avec la pièce).
• Ajouter l’effort d’adhérence au coffrage dans les calculs, selon le type de moule :
  • Coffrage acier ou plastique huilé : q_adh ≈ 1 kN/m²
  • Coffrage bois vernis huilé : q_adh ≈ 2 kN/m²
  • Coffrage bois rugueux : q_adh ≈ 3 kN/m²
• Intégrer le coefficient dynamique lié au moyen de levage (démarrage/arrêt de grue, mouvements brusques) et les angles des élingues.
• Respecter strictement les hypothèses retenues dans le dimensionnement des ancres et utiliser des anneaux de levage compatibles suivant la notice fabricant.
